PRINSIP PEMINDAHAN TENAGA
Sepeda motor dituntut bisa dioperasikan atau dijalankan pada berbagai kondisi jalan. Namun demikian, mesin yang berfungsi sebagai penggerak utama pada sepeda motor tidak bisa melakukan dengan baik apa yang menjadi kebutuhan atau tuntutan kondisi jalan tersebut. Misalnya, pada saat jalanan mendaki, sepeda motor membutuhkan momen puntir (torsi) yang besar namun kecepatan atau laju sepeda motor yang dibutuhkan rendah. Pada saat ini walaupun putaran mesin tinggi karena katup trotel atau katup gas dibuka penuh namun putaran mesin tersebut harus dirubah menjadi kecepatan atau laju sepeda motor yang rendah. Sedangkan pada saat sepeda motor berjalan pada jalan yang rata, kecepatan diperlukan tapi tidak diperlukan torsi yang besar.
Berdasarkan penjelasan di atas, sepeda motor harus dilengkapi dengan suatu sistem yang mampu menjembatani antara output mesin (daya dan torsi mesin) dengan tuntutan kondisi jalan. Sistem ini dinamakan dengan sistem pemindahan tenaga.
Prinsip kerja mesin dan pemindahan tenaga pada sepeda motor adalah sebagai berikut:

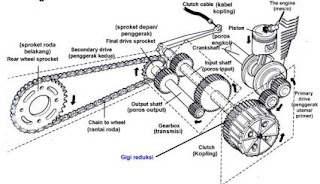

Ini lah saya perlihat kan bentu Gambar Rangkaian pemindahan tenaga
dari mesin sampai roda :
Ketika poros engkol (crankshaft) diputar oleh pedal kick starter
atau dengan motor starter, piston bergerak naik turun (TMA dan TMB).
Pada saat piston bergerak ke bawah, terjadi kevakuman di dalam silinder
atau crankcase. Kevakuman tersebut selanjutnya menarik (menghisap)
campuran bahan bakar dan udara melalui karburator (bagi sistem bahan
bakar konvensional). Sedangkan bagi sistem bahan bakar tipe injeksi
(tanpa karburator), proses pencampuran terjadi dalam saluran masuk
sebelum katup masuk setelah terjadi penyemprotan bahan bakar oleh
injektor.
Ketika piston bergerak ke atas (TMA) campuran bahan bakar dan
udara di dalam silinder dikompresi. Kemudian campuran dinyalakan oleh
busi dan terbakar dengan cepat (peledakan). Gas hasil pembakaran
tersebut melakukan expansi (pengembangan) dan mendorong piston ke
bawah (TMB). Tenaga ini diteruskan melalui connecting rod (batang
piston), lalu memutar crankshaft. menekan piston naik untuk mendorong
gas hasil pembakaran. Selanjutnya piston melakukan langkah yang
sama. Gerak piston naik turun yang berulang-ulang diubah menjadi gerak
putar yang halus. Tenaga putar dari crankshaft ini akan dipindahkan ke
roda belakang melalui roda gigi reduksi, kopling, gear box (transmisi),
sprocket penggerak, rantai dan roda sprocket. Gigi reduksi berfungsi
untuk mengurangi putaran mesin agar terjadi penambahan tenaga.
KOMPONEN SISTEM PEMINDAH TENAGA
Kopling berfungsi meneruskan dan memutuskan putaran dari
poros engkol ke transmisi (perseneling) ketika mulai atau pada saat
mesin akan berhenti atau memindahkan gigi. Umumnya kopling yang
digunakan pada sepeda motor adalah adalah kopling tipe basah dengan
plat ganda, artinya kopling dan komponen kopling lainnya terendam
dalam minyak pelumas dan terdiri atas beberapa plat kopling.
Tipe kopling yang digunakan pada sepeda motor menurut cara
kerjanya ada dua jenis yaitu kopling mekanis dan kopling otomatis. Cara
melayani kedua jenis kopling ini sewaktu membebaskan (memutuskan)
putaran poros engkol sangat berbeda.
a. Kopling Mekanis (Manual Clutch)
Kopling mekanis adalah kopling yang cara kerjanya diatur oleh
handel kopling, dimana pembebasan dilakukan dengan cara
menarik handel kopling pada batang kemudi. Kedudukan kopling
ada yang terdapat pada crankshaft (poros engkol/kruk as)
(misalnya: Honda S90Z, Vespa, Bajaj dan lain-lain) dan ada yang berkedudukan pada as primer (input/main shaft) (misalnya: Honda
CB 100 dan CB 125, Yamaha, Suzuki dan Kawasaki).
Sistem kopling mekanis terdiri atas bagian-bagian berikut yaitu
a)
mekanisme handel terdiri atas: handel, tali kopling (kabel kopling),
tuas (batang) dan pen pendorong.
b) mekanisme kopling terdiri
atas (gambar 7.2): gigi primer kopling (driven gear), rumah (clutch
housing), plat gesek (friction plate) plat kopling (plain plate), per
(coil spring), pengikat (baut), kopling tengah (centre clutch), plat
tutup atau plat penekan (pressure plate), klep penjamin dan
batang penekan/pembebas (release rod).
Rumah kopling (clutch housing) ditempatkan pada poros utama
(main shaft) yaitu poros yang menggerakkan semua roda gigi
transmisi. Tetapi rumah kopling ini bebas terhadap poros utama,
artinya bila rumah kopling berputar poros utama tidak ikut
berputar. Pada bagian luar rumah kopling terdapat roda gigi
(diven gear) yang berhubungan dengan roda gigi pada poros
engkol sehingga bila poros engkol berputar maka rumah kopling
juga ikut berputar.
Agar putaran rumah kopling dapat sampai pada poros utama
maka pada poros utama dipasang hub kopling (clutch sleeve
hub). Untuk menyatukan rumah kopling deng hub kopling
digunakan dua tipe pelat, yaitu pelat tekan (clutch driven
plate/plain plate) dan pelat gesek (clutch drive plate/friction plate).
Pelat gesek dapat bebas bergerak terhadap hub kopling, tetapi
tidak bebas terhadap rumah kopling. Sedangkan pelat tekan
dapat bebas bergerak terhadap rumah kopling, tetapi tidak bebas
pada hub kopling.
Ini bentuk gambar Konstruksi kopling plat banyak dengan
penggerak tipe coil spring (pegas keong) :
Cara kerja kopling mekanis adalah sebagai berikut:
Bila handel kopling pada batang kemudi bebas (tidak ditarik)
maka pelat tekan dan pelat gesek dijepit oleh piring penekan
(clutch pressure plate) dengan bantuan pegas kopling sehingga
tenaga putar dari poros engkol sampai pada roda belakang.
Sedangkan bila handel kopling pada batang kemudi ditarik maka
kawat kopling akan menarik alat pembebas kopling. Alat
pembebas kopling ini akan menekan batang tekan (pushrod) atau
release rod yang ditempatkan di dalam poros utama. Pushrod
akan mendorong piring penekan ke arah berlawanan dengan arah
gaya pegas kopling. Akibatnya pelat gesek dan pelat tekan akan
saling merenggang dan putaran rumah kopling tidak diteruskan
pada poros utama, atau hanya memutarkan rumah kopling dan
pelat geseknya saja.
Terdapat tiga tipe untuk pembebasan kopling secara manual,
yaitu:
1) Tipe dengan mendorong dari arah luar (outer push type)
Pada tipe ini, jika handel kopling ditarik, plat penekan
(pressure plate) akan ditekan ke dalam dari arah sebelah luar.
Dengan tertekannya plat penekan tersebut, plat kopling akan
merenggang dari plat penekan, sehingga kopling akan bebas
dan putaran mesin tidak diteruskan ke transmisi.
Contoh gambar Pembebas kopling dengan outer push type :
2) Tipe dengan mendorong ke arah dalam (inner push type)
Pada tipe ini, jika handel kopling ditarik, plat penekan
(pressure plate) akan ditekan ke luar dari arah sebelah dalam.
Dengan tertekannya plat penekan tersebut, plat kopling akan
merenggang dari plat penekan, sehingga kopling akan bebas
dan putaran mesin tidak diteruskan ke transmisi.
Contoh gambar Pembebas kopling dengan inner push type:
3) Tipe rack and pinion
Pada tipe ini, dimungkinkan kopling dapat dihubungkan dan
dilepas secara langsung. Konstruksinya sederhana namun
mempunyai daya tahan yang tinggi sehingga cocok untuk
sepeda motor bermesin putaran tinggi
Contoh gambar Pembebas kopling dengan
rack and pinion type:
Sedangkan metode pembebasan kopling tipe mekanik dengan
menggunakan sistem hidrolik adalah dengan mengganti fungsi
kabel kopling oleh cairan hidrolik. Cara kerjanya hampir sama
dengan sistem rem yang menggunakan cairan/fluida hidrolik.
Jika handel kopling/tangkai kopling ditarik, batang pendorong
(pushrod) pada master cylinder mendorong cairan hidrolik
yang berada pada slang. Kemudian cairan hidrolik tersebut
menekan piston yang terdapat pada silinder pembebas
(release cylinder).
Contoh gambar Pembebas kopling dengan
sistem hidrolik :
Akibatnya piston bergerak keluar dan mendorong pushrod
yang terdapat pada bagian dalam poros utama transmisi.
Pergerakan pushrod pada poros utama transmisi tersebut
akan menyebabkan plat penekan pada kopling tertekan
sehingga kopling akan terbebas dan putaran mesin tidak
diteruskan ke transmisi.
Metode pembebasan kopling tipe mekanik dengan
menggunakan sistem hidrolik mempunyai keuntungan, antara
lain; lembut dan ringan dalam membebaskan dan
menghubungkan pergerakan kopling, bebas penyetelan dan
perawatan terkecuali pemeriksaan berkala/rutin pada sistem
hidrolik seperti ketinggian cairan hidrolik, dan penggantian
cairan dan perapat (seal) hidrolik. Dengan pergerakan yang
ringan tersebut, maka tipe ini bisa menggunakan pegas
kopling (clutch spring) yang lebih kuat dibanding kopling tipe
mekanik yang menggunakan kabel kopling. Pegas kopling
yang lebih kuat akan menyebabkan daya tekan/cengkram plat
penekan menjadi lebih kuat juga saat kopling tersebut
terhubung, sehingga proses penyambungan putaran mesin ke
transmisi akan lebih baik.
Hanya Itu yang dapat saya bahas tentang pemindahan tenaga, semoga bermafaat buat sobat,,
